dankjar skrev:
Endnu engang tak for at dele ud af din viden xfaktor.

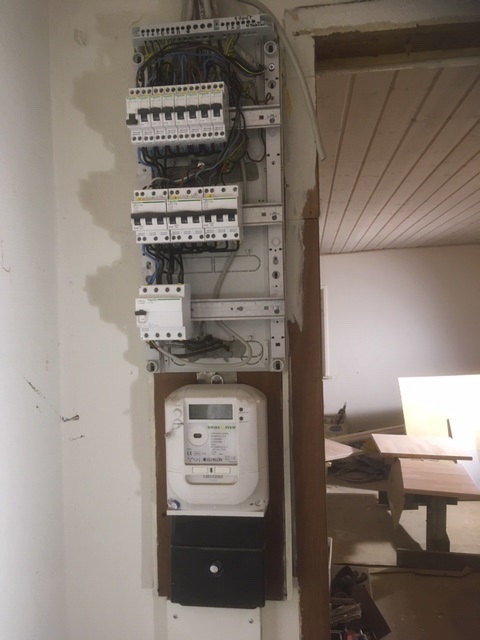

Dit falkeøje er godt siden du kunne spottet de ting du nævner - jeg har vedhæftet et billede af hele installationen og der er flere af de ting du nævner som også undrer mig.
1)
som du kan se er måleren under tavlen og det er svært at se hvordan kablerne til HPFI relæets tilgangsside er ført da det er plastret til med kit hvor de kommer ind i tavlen.

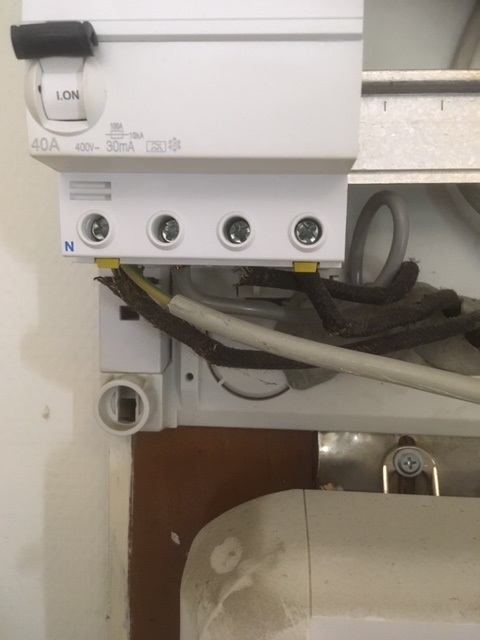

Jeg undrer mig dog over at de 2 faser og nul er gamle stof-ledninger (der faktisk ikke er 100% intakte, der kan ses metal 2 steder), mens den sidste fase har en plastic kappe.
Det er mig ubegribeligt at man udskifter 1 stofledning med plastic men undlader at udskifte de 3 andre stofledninger.
2)
Nej det er ikke et specielt HPFI relæ hvor der er en jordklemme på HPFI relæet og jordledning er heller ikke koblet sammen med Fase 1.

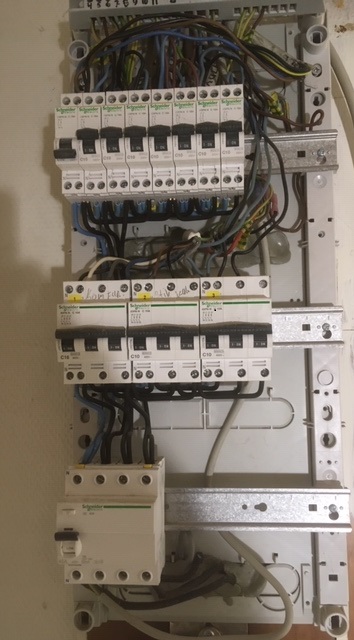

Der er som normalt en jordskinne i toppen af tavlen og det du har spottet er, at der fra HPFI relæets nul er trukket et gul/grønt jordkabel til jordskinnen i toppen af tavlen.

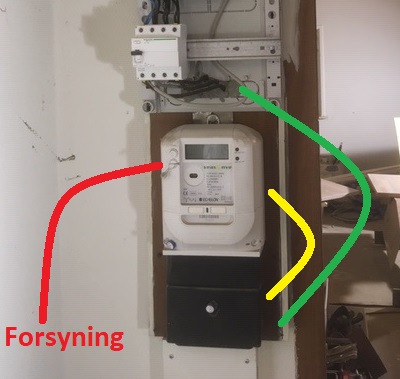

Jeg skal som sagt først have skilt skidtet i morgen og får der bedre syn for sagen, men gætter på at eftersom det er stofledninger (undtagen en enkelt plastic) der fødes ind i tavlen, så kommer disse kabler ikke direkte fra en rimelig ny måler, men er nogle gamle kabler der kommer fra den nederste sorte boks, dvs. er ledningsføringer er som illustreret i nedenstående billede. Er det korrekt?
Denne tavle-installation er et rigtig godt eksempel på, hvorfor nogle mennesker bare skal lade være!
Du kan godt starte helt forfra med den der tavle installation, det er en decideret brandfælde,
og selvfølgelig helt ulovlig som jeg havde mistænkt.
Det er den typiske dovne klamphugger løsning. Man må slet ikke begynde at arbejde med at skifte noget i området med gruppetavle, og målerafsætning, uden at udskifte den gamle målerafsætning i træ. Den løsning er kun lovlig, indtil man opdaterer noget af tavlemateriellet, i det område, derefter skal der ny LK gruppeafsætning i plast op i stedet. Så målerafssætningen skulle allerede være skiftet, da den nyere gruppetavle og måler blev installeret.
Dødsfælden: De der stofledninger, skal du få udskiftet omgående, inden der skal bo folk i det hus, det er decideret uforsvarligt og livsfarligt, at der allerede er hul på stofledningerne, gør det bare endnu mere åbenlyst, hvorfor man skal lade en person lave dette, som er uddannet til det.
Der skal som jeg skrev tidligere dobbeltisoleret kabel/PVL fra måler til HPFI relæ, uanset hvordan tavlerne er monteret.
Næste mulige problem. Både målerafsætningen, og gruppetavlen skal sidde indenfor 100cm fra gulv til bund, og 220cm til top, så hvis ikke målerrammen allerede sidder under dette nu, vil den nok komme til det, når den nye målerafsætning skal op, da denne er længere. Bla. derfor sætter man dem ved siden af hinanden i dag. Og når man så skal lave forbindelsen fra afgang på måler til tilgang af HPFI skal det være med dobbeltisoleret PVT/PVL, og ikke det sorte der bruges internt i tavlen. Og det er uanset om tavlen og målerrammen, sidder helt uden mellemrum.
Dette eks:https://www.wattoo.dk/pvt-ledning-dobbeltisoleret-450-750v-h07v-k-1x6-mm-pr-meter-3032302838-3032302825
Næste mulige problem: Det der er lavet i dit hus med den jordledning, det er nulling istedet for jording, det må man slet ikke lave i et hus, uden tilladelse fra elforsyningen, så dem må du også hellere lige snakke med.
Idag laver man jord med et jordspyd, og samler det hele i samle skinnen i toppen af gruppetavlen. Ingen kabel forbindelse mellem jord og nul.
En lille bommert mere kan jeg se, men også bare for at nævne den nu vi er så godt i gang. Den grå fase, der er monteret i bunden, er lavet med en cirkel af overskuds ledning. Dette laver spoleeffekt, og skaber unødvendig varme inde i gruppetavlen. Det er en lille fejl, hvis man sætter det op imod de andre ting, og den er nem at rette op på, hvis det var det eneste problem, men ak ak ak.
Sikke en omgang :/
