Hvad er bæreevnen på min terrasse?

Hey PN

Skal have udskiftet ungernes pool på 3800 L., og har kigget på en på 7000 L, men er i tvivl om min hævede terrasse kan bære den. Min græsplæne skråner, så det skal være på terrassen.

Nogen der har erfaringer med det, eller er faldet over en eller anden formel man kan regne det ud på?

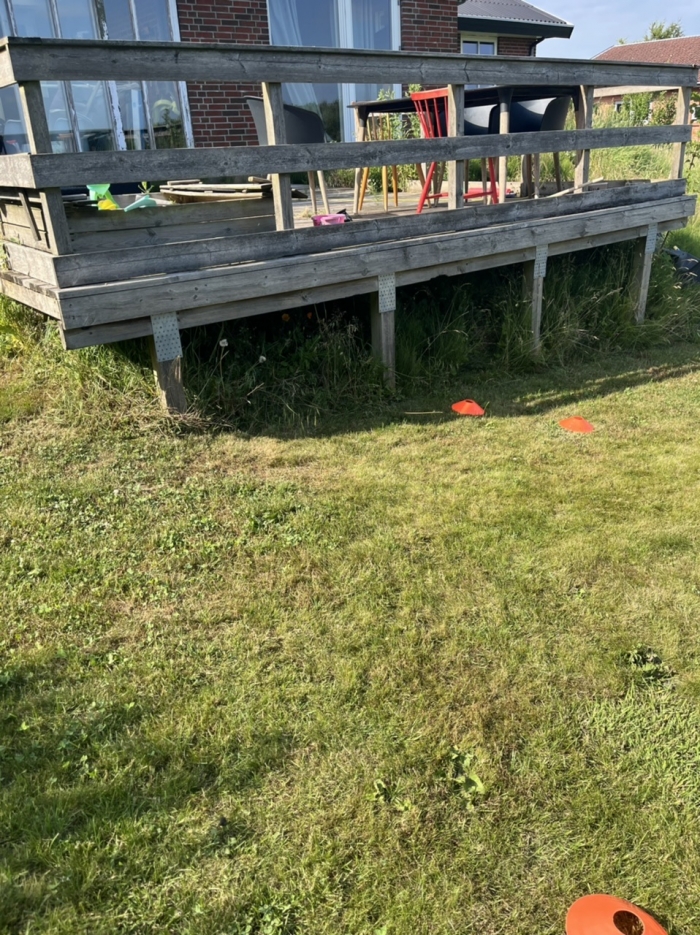

Lidt om terrassen:

- Trykimprægneret træ

- Underkonstruktion består af 4 rammer og 9 strøer.

- Afstand mellem strøer 600 mm

- Afstand mellem “rammerne” 1450mm

- Stolper er 950mm x 950mm

- Brædderne er 25mm tykke.

Hvad er diameter på poolen?

Jeg skal lige forstå det. Er der 4 x 4 jordstolper? Eller bæres al vægten af den yderste ene lodrette brædde, skruet fast til 4 stolper med metalplader? Den bærer ret meget.

Med andre ord, understøttes midten af gulvet?

Og er terressen sat fast til huset? I så fald vil jeg ikke.

Umiddelbart skal hver eneste gulvbrædde med bassinet bære vægt svarende til 3 voksne stående med 1m afstand. Den del burde vel holde, da vægten er jævnt fordelt.

Strøerne er sat tilpas tæt, 60 cm. Bør kun holde såfremt de er understøttet jævnt og ikke spænder for langt? Ellers skal de ca. holde 1 ton hver over n*x meter spænd? Over hvor mange meter spænder strøerne, 1,45m? Trykimprægnerede strøer holder dog kun 10-20 år.

Søjler/pæle/stolper kan bære en del, især hvis det er tørt, så det er nok mest strøernes samlinger i de(n) lodrette brædde, samt understøtninger midt i (spændvidde), jeg vil fokusere på.

Ellers er træ jo forholdsvis elastisk, så man kan kan vel se og høre og fornemme evt. katastrofer i tide, mens man fylder vand på.

(Inertimoment (hvor svært det er at bøje/knække en firkant) for strøerne er 1/12*bredde*højde^3. Halveres højden så er de 8 gange svagere. Det er derfor man altid sætter dem lodret! Det ganger man med materialets styrke. Det sammenligner man med en computerberegning af kræfter og momenter, med jævn fordelt last. Fordobles spændet så firedobles momentet midt på, så det kun kan bære 1/4.)

Sealand skrev:

Hvad er diameter på poolen?

Den er rektangulær, men målene er:

 0,99x2,3 x 4,41

ninjaskills skrev:

Jeg skal lige forstå det. Er der 4 x 4 jordstolper? Eller bæres al vægten af den yderste ene lodrette brædde, skruet fast til 4 stolper med metalplader? Den bærer ret meget.

Med andre ord, understøttes midten af gulvet?



Og er terressen sat fast til huset? I så fald vil jeg ikke.



Umiddelbart skal hver eneste gulvbrædde med bassinet bære vægt svarende til 3 voksne stående med 1m afstand. Den del burde vel holde, da vægten er jævnt fordelt.



Strøerne er sat tilpas tæt, 60 cm. Bør kun holde såfremt de er understøttet jævnt og ikke spænder for langt? Ellers skal de ca. holde 1 ton hver over n*x meter spænd? Over hvor mange meter spænder strøerne, 1,45m? Trykimprægnerede strøer holder dog kun 10-20 år.



Søjler/pæle/stolper kan bære en del, især hvis det er tørt, så det er nok mest strøernes samlinger i de(n) lodrette brædde, samt understøtninger midt i (spændvidde), jeg vil fokusere på.



Ellers er træ jo forholdsvis elastisk, så man kan kan vel se og høre og fornemme evt. katastrofer i tide, mens man fylder vand på.



(Inertimoment (hvor svært det er at bøje/knække en firkant) for strøerne er 1/12*bredde*højde^3. Halveres højden så er de 8 gange svagere. Det er derfor man altid sætter dem lodret! Det ganger man med materialets styrke. Det sammenligner man med en computerberegning af kræfter og momenter, med jævn fordelt last. Fordobles spændet så firedobles momentet midt på, så det kun kan bære 1/4.)

 Tak for et meget uddybende svar!

Der er kun 2x4 stolper, da resten er klodset op og bæres på jordunderlag, så ja, midten er båret af jordunderlag.

Den er ikke fæstnet til huset.

Strøerne spænder fra forkant ved stolper til bagkant.

Den sidste del blev noget teknisk, men det er nødvendig info.

Bassinet vil blive placeret på terrassen således, at det vil stå på tværs af strøerne, så den lange side vil vende ud mod “fotografen”.

Jeg har ikke regnet på det. Lidt tanker.

Hvis der er jordunderlag på midten (altså ikke ved huset???) er det måske en fordel. Såfremt altså ALLE 6-7 strøer er understøttet solidt og det er med fliser eller lign. og ikke blot på løst grus.

Er det så planen at I fjerner i sandkassen og bordet?

Måske smart at placere bassinet symmetrisk lige over midterste understøtning, så det fordeler vægten 50/50 over to spænd?

Evt. forstærke strøernes endesamlinger, samt lidt ekstra skruer i de 8 metalpladesamlinger.

Og ikke fylde helt op. Og mærke og lytte efter.

ninjaskills skrev:

Jeg har ikke regnet på det. Lidt tanker.



Hvis der er jordunderlag på midten (altså ikke ved huset???) er det måske en fordel. Såfremt altså ALLE 6-7 strøer er understøttet solidt og det er med fliser eller lign. og ikke blot på løst grus.



Er det så planen at I fjerner i sandkassen og bordet?



Måske smart at placere bassinet symmetrisk lige over midterste understøtning, så det fordeler vægten 50/50 over to spænd?

Evt. forstærke strøernes endesamlinger, samt lidt ekstra skruer i de 8 metalpladesamlinger.

Og ikke fylde helt op. Og mærke og lytte efter.

 Det giver mening👍

Ja, sandkasse og bord flyttes.

Havde egentligt tænkt at placere det helt oppe væd rækværket, hvor det selvfølgelig belaster mest, men kan selvfølgelig placere det tættest ved udestuen.

Alle strøer er understøttet med fliser der hvor der er fladt terræn.

Der er kun langs det yderste af rammen at der er stolper. Den inderste halvdel er understøtten med fliser og klodset op.

Altså hvis det er understøttet midt på terrassen, skal det vel være på midten af terassen og ikke tættest på huset for at fordele 50/50.

Hvis det ikke var understøttet midt på skulle det placeres tættest på fotograften, og ville nok ikke holde.

Og måske en tømrer kan sige noget om samlingerne i enden af strøen kan holde til 10 voksne mænd stykket. (5:35 i denne video, noget lignende vel:

)

Fyldes poolen op til kanten?

Generelt er "tykkelsen" af vandlaget afgørende for hvor koncentreret last der kommer.

0,99 m er ret meget.

Edit:

Hurtigt overslag:

brædderne vil bøje cirka en mm ned over de 600 mm.

Styrkeklassen fremgår ikke, men med bøjnings spændinger på under 5 MPa skal det være noget skidt træ for ikke at kunne tage det.

Hvad der er mere farligt er under konstruktionen, som der ikke står så meget om.

Hvor store er strøerne?

hvor store er rammerne?

hvordan er de samlet, er det med direkte vederlag eller med beslag? Beslag kunne nemt være det første der gik i stykker.

og hvordan er pæle funderet?

Kan du ikke lægge nogle fliser nedenunder og så understøtte med nogle flere stolper? Det havde jeg helt sikkert gjort.
