Gulvvarme Problematik

Jeg har et hus med en nyere renovering, hvor jeg har gulvvarme i begge badeværelser, 1 på første sal og et i stueetagen.
Jeg kan dog ikke få varmen til at virke i nogle af dem.

Vi befinder os for resten i ukraine hvor man bygger ting lidt anderledes end i danmark så der kan på billederne være ting man nok aldrig ville lave i DK, men det gør man hernede, og virker det gider jeg ikke bygge det om endnu..

Til gang og afgang på gulvvarme rørene er begge åbne 100%


Ovenover Lukke hanen som er åben sider en dims jeg ikke kender, jeg tør ikke pille ved den.

,

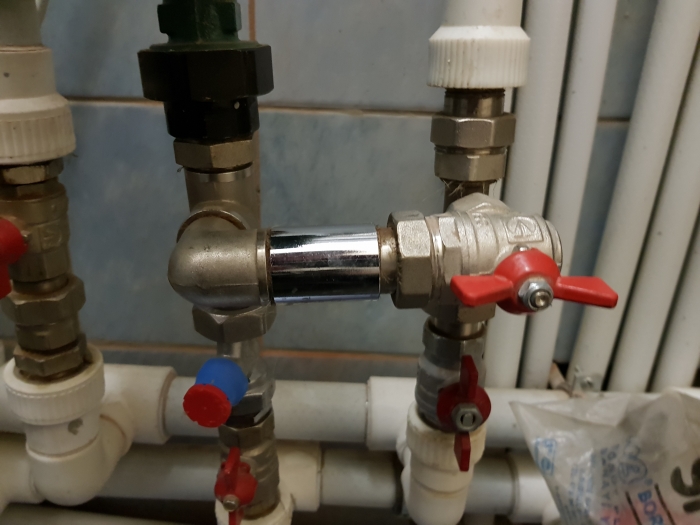

PÅ den sorte tilslutning i venstre side sider en cirkulationspumpe, dette rør er varmt vand fra fyret.

Til højre på dette billed sider retur gulvvarme Hvide tilslutning top.
Den går ned til retur vand til fyret.
Det sjove er der er lavet en kobling fra returvand til selve indgangsvandet, det tværgående rør
Hvad går det ud på ?

Der er tryk i selve gulvvarmen 1.4 bar så der er vand i rørenen.

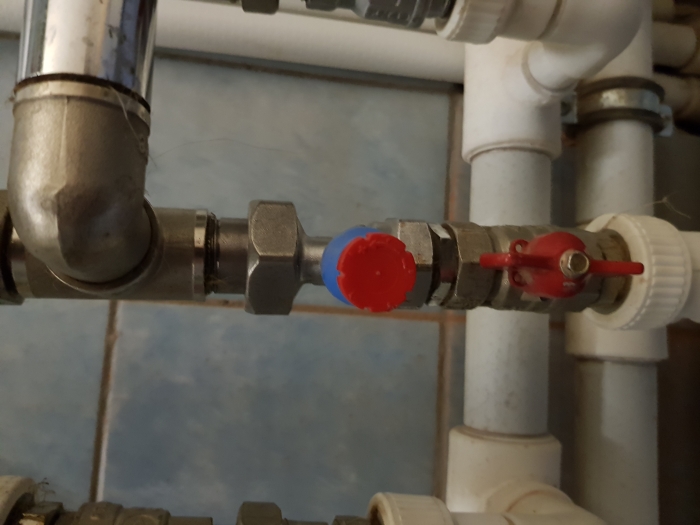

Jeg har fulgt alle rør og sørget for alt er åbent, dog har jeg ikke pillet ved den lille røde dims, som dog har et +/- påskrevet.
Jeg har også tændt for cirkulationspumpen og den køre og jeg kan mærke at den starte gennemstrøm i rørene til gulvvarmen, men der bliver ikke varmt, temp måleren på røret står konstant på ca 20-21 grader.

Jeg er ved at finde en VVS hernede men fyringsæssonen er startet så de har sygt meget at lave.
Nogen der kan fortælle mig hvad den lille røde dims er, jeg tror den er løsningen men jeg vil helst ikke pille ved den da jeg aldrig har set den.

Fyret laver for resten varmt vand da der er varme i radiatorene og trykket på fyret står på 1.9 bar, og trykke på selve radiatoren efter deres cirkulationspumpe står på 2.0 bar.

Cirkulationspumpen på gulvvarmen står på tempo 3, den er ikke elektronisk styret men overvejer at skifte den til det (strøm hernede koster dog intet)

Ville nok prøve den røde dims og skrue den over mod plus, kan ikke se hvad det skulle skade.

Er godt nok Vvs, men kender ikke lige denne slags regulerings ventil, men tror det er den der styrer det hele.

Der kan også være luft i dine gulvvarmer, hvis vandet har været aftappet, så vil de heller ikke køre, så skal de enten luftes ud, hvis der er den mulighed, eller trækkes igennem, det sidste kræver dog en Vvs mand, eller Vvs viden.

Det røde mellemstykke er en bypass, som jeg ser det, den kan du også lukke, så tvinger du vandet ud i gulvvarmen, den kan være lavet, for ikke at brænde pumpen af, hvis der ikke er pumpestyring på, men normalt når man laver den slags gulvvarme, så burde fyret pumpe være nok til at lave cirkulation gennem gulvvarmen.

God fornøjelse

Tilkald en prof.

jeg er på samme linje som flovmanden

Er selv vvser og kender ikke den opbygning.

Dog mangler jeg en termostat på dit foto eller noget hvor du kan justerer varmen og det eneste der ville give mening er at skrue den mod plus da der ligner den eneste form for ventil til at styre varmen på

Ser ud til problemet umildbart er løst.

Den røde dims som flowmand nævnte den skruede jeg helt i plus (lukkede først for stophanen inden) og det viste sig faktisk at det var en regulering af mængden af vart vand der kommer ind.

Så nu er den helt i bund, og jeg har fået varme i stuebadeværelset, 1 sals umildbart ikke endnu, men giver det lige en dags tid.
Den vandrette indordning er en slags manuel shunt er jeg kommet frem til.

Efter vores standarder er det en sindssyg opbygning :)
Og der skal helt klart elektronisk styring på når vi lige finder en VVs'er der har tid og forstand på det.

Anlægget har for resten automatisk udluftning så luft i rørene skulle ikke kunne lade sig gøre.

pantherdk skrev:Ser ud til problemet umildbart er løst.

Den røde dims som flowmand nævnte den skruede jeg helt i plus (lukkede først for stophanen inden) og det viste sig faktisk at det var en regulering af mængden af vart vand der kommer ind.

Så nu er den helt i bund, og jeg har fået varme i stuebadeværelset, 1 sals umildbart ikke endnu, men giver det lige en dags tid.
Den vandrette indordning er en slags manuel shunt er jeg kommet frem til.

Efter vores standarder er det en sindssyg opbygning :)
Og der skal helt klart elektronisk styring på når vi lige finder en VVs'er der har tid og forstand på det.

Anlægget har for resten automatisk udluftning så luft i rørene skulle ikke kunne lade sig gøre.

Dejligt det spiller lidt med.

Men tro nu ikke på, at du ikke kan have luft i rørene, det kan ske næsten på alle anlæg. 😊😊

Tror den simpleste løsning til at regulerer din gulvvarme, med den opbygning du nu har, er at skifte ventilen til en returventil.

flovmanden skrev:
Dejligt det spiller lidt med.
Men tro nu ikke på, at du ikke kan have luft i rørene, det kan ske næsten på alle anlæg.

Troede sådan en autumatisk udluftnings dims sørgede for ingen luft...

Men jah den opbygning de har nu er jo en manuel sammenbygning af returvand og nyt vand.
Det rimeligt old school..
