Excel spørgsmål

Hej

Jeg sidder og kæmper med et excel problem.

Jeg er ikke for skarp til excel så det er helt sikkert over mit niveau, så jeg håber at der er en som kan hjælpe.

Here goes.

Jeg har en hul cirkel som består af 26 punkter.

Disse huller er indsat som en nominel værdi, (x,y værdier). så langt er jeg med

Næst har jeg 26 aktuelle punkter.

Der er en difference på 0,0x på aktuel og nominel værdier. Dette vil jeg gerne kunne se

Ligeledes skal der tilføres en tolerance på 0,05mm (kan dette illustreres ved endnu en cirkel omkring mine 2 andre punkter)?

Problemet er skaleringen af min x,y akse.

punkterne er ex. x:+298mm Y:-1403mm

Fordi skaleringen på akserne er så høj så kan jeg ikke se differencen på aktuel og nominel (de overlapper hinanden i mit view).

Jeg håber at det er til at forstå og at der er en som kan hjælpe.

Rene

Kan du ikke prøve at vedlægge et data-eksempel?

skaarup skrev:

Kan du ikke prøve at vedlægge et data-eksempel?

 Hej

ja jeg kan prøve at tage et screen shot i morgen når jeg møder på arbejde. Har desværre ikke min computer med hjem i dag

skaarup skrev:

Kan du ikke prøve at vedlægge et data-eksempel?

 Hej igen

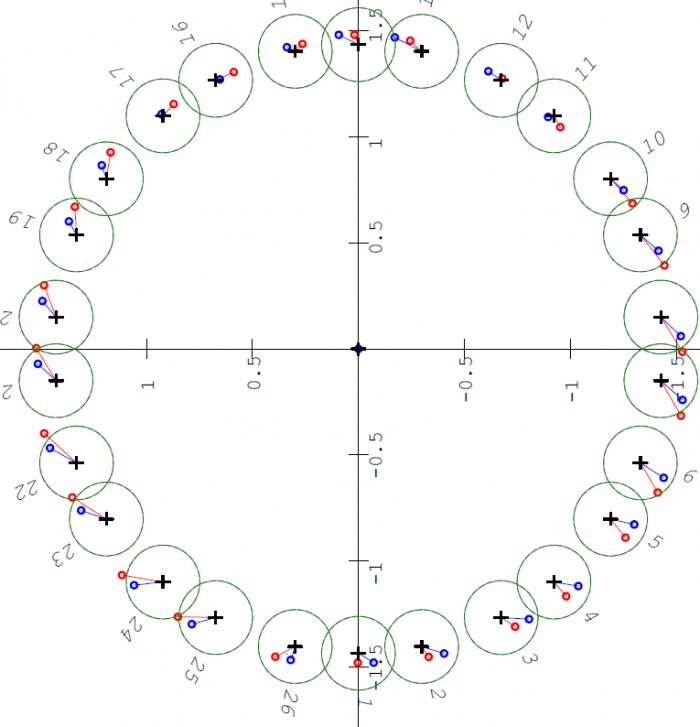

Jeg vedlægger et view som er taget ud fra en 3D målemaskine og håber at jeg kan komme tæt på dette via excel.

Hulbilledet er på 26 huller.

Se bort fra den røde prik, den er ikke vigtig.

Krydset er vores nominelle værdi, den blå er den aktuelle hvor jeg kan se hvor meget der afviges fra nominel.

Den grønne cirkel omkring hvert kryds er min tolerance.

Er det muligt at lave et lignende view i excel?

Rene

Mit umiddelbare gæt er at det er muligt. Jeg vil dog hellere spørge på de mere specialiserede Excel sider.

Held og lykke!

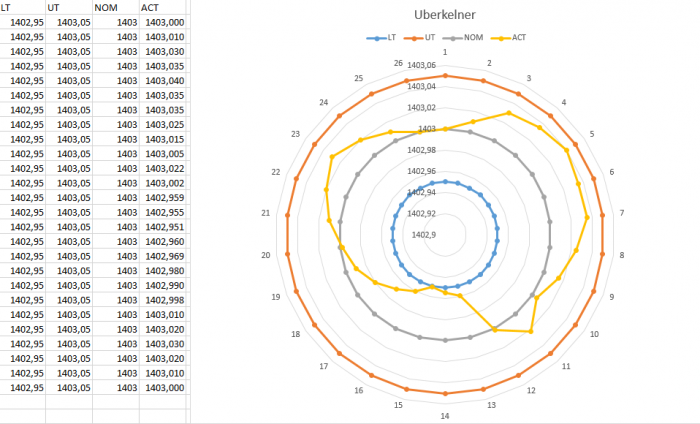

Havde jo lidt håbet på man kunne se dine data. Jeg havde tænkt noget i stil med dette spiderdiagram. Du skrev at nominel værdi 1403 og så en UT/LT på 0,05mm. Her ville du i hvert fald nemt kunne se hvordan de enkelte punkter ligger i forhold til din nominelle værdi og hvor tæt du kommer på maxværdierne. Men hvis dine værdi kommer som et punkt, så skal der nok lige regnes lidt på dem før vi vil kunne sætte dem ind i noget lignende.

skaarup skrev:

Havde jo lidt håbet på man kunne se dine data. Jeg havde tænkt noget i stil med dette spiderdiagram. Du skrev at nominel værdi 1403 og så en UT/LT på 0,05mm. Her ville du i hvert fald nemt kunne se hvordan de enkelte punkter ligger i forhold til din nominelle værdi og hvor tæt du kommer på maxværdierne. Men hvis dine værdi kommer som et punkt, så skal der nok lige regnes lidt på dem før vi vil kunne sætte dem ind i noget lignende.

 Hey

åhh jeg beklager, jeg kan smide dataen op i morgen.
det omhandler 26 stk x,y koordinater som er en nominel værdi.
derefter skal der indsættes de afvigende 26 punkter.
formålet er så at kunne se i hvilken retning punkterne afviger.

skaarup skrev:

Havde jo lidt håbet på man kunne se dine data. Jeg havde tænkt noget i stil med dette spiderdiagram. Du skrev at nominel værdi 1403 og så en UT/LT på 0,05mm. Her ville du i hvert fald nemt kunne se hvordan de enkelte punkter ligger i forhold til din nominelle værdi og hvor tæt du kommer på maxværdierne. Men hvis dine værdi kommer som et punkt, så skal der nok lige regnes lidt på dem før vi vil kunne sætte dem ind i noget lignende.

 Men jeg tror faktisk også dit spider diagram kan bruges. Jeg prøver lige igen i morgen.
Fedt.
tak for hjælpen

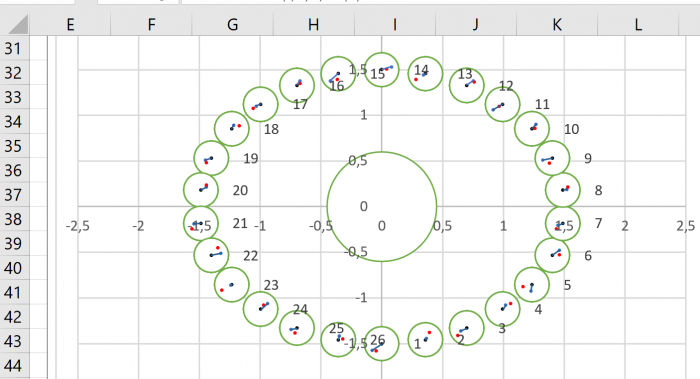

Umiddelbart kan det godt lade sig gøre

FlinkFyr skrev:

Umiddelbart kan det godt lade sig gøre

 Det er lige nøjagtig sådan der jeg havde håbet.

Hvordan gør du?

Bubblechart og XY-chart lagt oven på hinanden

FlinkFyr skrev:

Bubblechart og XY-chart lagt oven på hinanden

 Ok det vil jeg lige prøve at gå videre med. Tusind tak.
